ASME B 16.9 Rohrverbindungen Titan 90° Sanitäre Ellenbogen für Fahrzeugabgassysteme
-
Hervorheben
ASME B16.9 Titandurchrüstung für Rohre
,Titan Sanitärwinkel 90 Grad
,Rohrverbindungen für Abgassysteme von Fahrzeugen
-
MaterialTA1, TA2, Gr.1 BT1-00, Gr.1eli, BT1－00CB, Gr.2 BT1-0 usw.
-
GrößeDN15-DN 650 (NPS1/2-NPS 26)
-
OEM/ODMVerfügbar
-
TitanoberflächeInneres und äußeres Oberflächenpolieren
-
TechnikSchweißen
-
TypTitan 90 ° Sanitär Ellbogen
-
HerkunftsortShaanxi, China
-
MarkennameVOTECH
-
ZertifizierungGB/T17684—2011，ASME B 16.9
-
ModellnummerDN15-DN 650 (NPS1/2-NPS 26)
-
Verpackung InformationenExportieren Sie Standard -Holzfall oder können angepasst werden
-
Lieferzeit7-15 Tage
-
ZahlungsbedingungenMoneygram, Western Union, T/T, D/P, D/A, L/C.
-
Versorgungsmaterial-Fähigkeit100ton/Monat
ASME B 16.9 Rohrverbindungen Titan 90° Sanitäre Ellenbogen für Fahrzeugabgassysteme
ASME B 16.9 Rohrfittings Titan 90 Grad Sanitärbogen für Fahrzeugauspuffanlagen

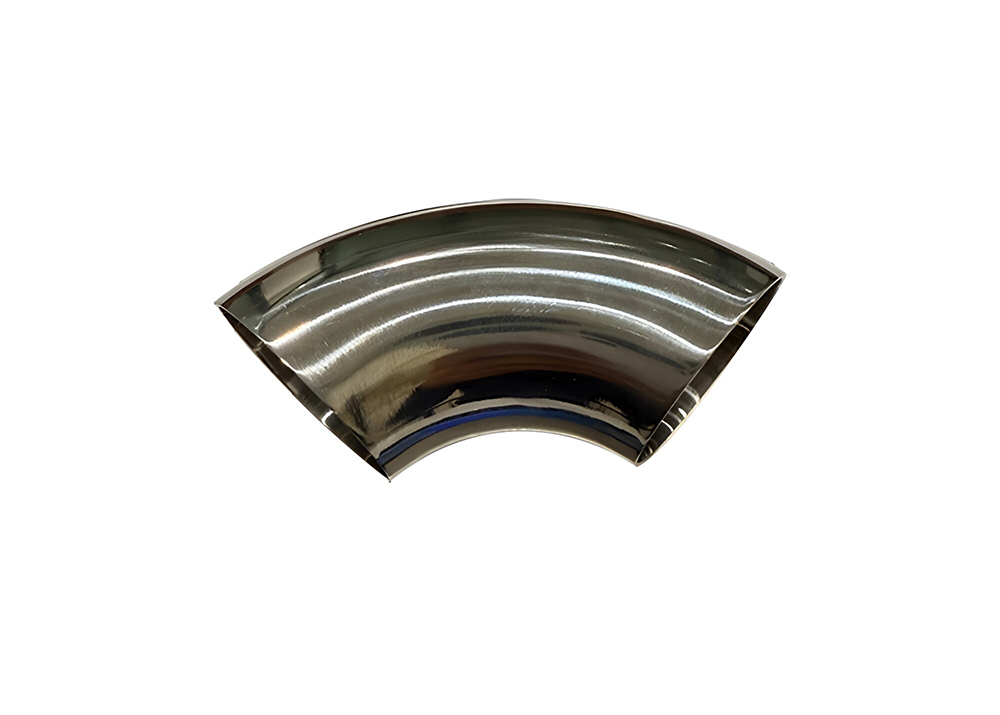

Der 90° Sanitärbogen aus Titan ist ein spezielles Rohrfitting, das entwickelt wurde, um die Richtung des Flüssigkeitsflusses in Rohrleitungssystemen zu ändern. Er wurde für anspruchsvolle, sanitärsensible Anwendungen entwickelt und wird in verschiedenen Branchen eingesetzt, darunter Molkerei, Lebensmittel und Getränke, Bier, Biopharmazeutika und tägliche Chemikalien.
Dieser 90° Sanitärbogen aus Titan gewährleistet die Reinheit des Mediums durch außergewöhnliche Korrosionsbeständigkeit, Hochtemperaturtoleranz, überlegene Festigkeit und leichte Eigenschaften. Mit einer Lebensdauer, die die von Edelstahl-Alternativen deutlich übertrifft, ist er die ideale Wahl für hochsanitäre Prozessverbindungen in der Lebensmittel- und Pharmaindustrie.
Erhältlich in Spezifikationen von DN15 bis DN650, können unsere Titan 90° Sanitärbogen-Fittings auch kundenspezifisch gefertigt werden, um spezifische Anforderungen oder Zeichnungen zu erfüllen. Alle Produkte werden in strikter Übereinstimmung mit internationalen Standards, einschließlich ASME B16.9 und GB/T 17684-2011, hergestellt.
Produktspezifikationen
| Standard | GB/T17684--2011, ASME B 16.9 |
|---|---|
| Material | TA1, TA2, Gr.1 BT1-00, Gr.1ELI, BT1－00CB, Gr.2 BT1-0 etc |
| Größe | DN15-DN 650 (NPS1/2-NPS 26) |
| OEM/ODM | Verfügbar |
| Titan-Oberflächenausführung | Innen- und Außenflächenpolierung |
| Technik | Schweißen |
| Typ | Titan 90° Sanitärbogen |
| Verpackung | Exportstandard-Holzkiste oder kann angepasst werden |
| Anwendung | Pharmazeutische Industrie, Biotechnologie & Biopharma, Lebensmittel- & Getränkeindustrie, Kosmetikindustrie, Halbleiter- & Elektronikindustrie, Chemie- & Spezialchemikalien, Fahrzeugauspuffanlage |
Abmessungsspezifikationen (mm)
|
Nennweite |
|
Mitte bis Ende |
Mitte zu Mitte |
Rückseite zur Fläche |
|||||
|
90°Bögen |
45°Bögen |
180°Rücklauf |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
Häufig gestellte Fragen
Welche herausragenden Leistungen bietet der Titan 90° Sanitärbogen in Bezug auf Korrosionsbeständigkeit?
Titan-Rohrfittings weisen eine außergewöhnliche Beständigkeit gegenüber korrosiven Medien wie Meerwasser und Chloridionen auf. Ihre Korrosionsbeständigkeit übertrifft die von Edelstahl und Kohlenstoffstahl deutlich, wodurch sie sich besonders für raue Umgebungen wie die Marine- und Chemieindustrie eignen.
Benötigen Titan 90° Sanitärbögen zusätzliche Rostschutzmaßnahmen?
Es sind keine zusätzlichen Maßnahmen erforderlich. Titan 90° Sanitärbögen können langfristig ohne Beschichtung oder kathodischen Schutz verwendet werden, wodurch das Rostrisiko eliminiert und der Wartungsaufwand erheblich reduziert wird.
Wo liegt der Leichtbauvorteil von Titan 90° Sanitärbögen?
Titan bietet eine Festigkeit, die mit Stahl vergleichbar ist, aber nur 60 % der Dichte von Stahl aufweist. Dies ermöglicht eine erhebliche Gewichtsreduzierung in Geräten für die Luft- und Raumfahrt sowie den Schiffbau, während gleichzeitig eine hohe Tragfähigkeit erhalten bleibt.
Wie ist die Hochtemperaturbeständigkeit von Titan-Rohrfittings?
Titanlegierungen (wie TA2 und TA9) behalten ihre stabilen mechanischen Eigenschaften bei 300-500℃ bei, wobei einige Materialien sogar höheren Temperaturen für kurze Zeiträume standhalten können.
Warum sind Titan 90 Grad Sanitärbögen trotz ihrer hohen Anschaffungskosten immer noch wirtschaftlich?
Obwohl die anfänglichen Anschaffungskosten höher sind, bieten Titan-Rohrfittings eine extrem lange Lebensdauer mit minimalem Wartungsaufwand, was zu einer überlegenen langfristigen Wirtschaftlichkeit führt.
Sind Titan-Rohrfittings für die Pharma- und Lebensmittelindustrie geeignet?
Absolut. Die ungiftige, biokompatible Natur von Titan und die hohe Materialreinheit erfüllen die strengen Hygieneanforderungen von Pharma- und Lebensmittelverarbeitungsanwendungen.
Unsere Vorteile
- Strenge Qualität:Strenge Qualitätskontrollmaßnahmen gemäß ASME, JIS, DIN, GB, GOST stellen sicher, dass alle Titanprodukte den Anforderungen der Industrie und der Kunden entsprechen.
- Moderne Produktionsanlagen:Eine fortschrittliche Fabrik mit mehreren Produktionslinien für Titanmetalle ermöglicht die Verarbeitung von Großaufträgen und kundenspezifischen Projekten.
- Logistik und Verpackung:Jede Bestellung wird sorgfältig in Holzkabinen oder -schalen verpackt, um Transportschäden zu vermeiden und maximalen Schutz zu gewährleisten.
- Erfahrenes Team:Jahrelange Fachkenntnisse in der Herstellung von Titanmetallen ermöglichen die Herstellung hochwertiger Produkte für verschiedene Branchen.
- Umfassender Service:Kundenspezifische Lösungen, kurze Vorlaufzeiten und engagierter Support während des gesamten Einkaufsprozesses.
- Kundenorientierte Dienstleistungen:Flexible Zahlungsoptionen, umfassender technischer Support und engagierter Kundenservice für ein nahtloses Einkaufserlebnis.
